Controllo PLC Tamburo Pulper nel Riciclo della Carta da Macero con Struttura Semplice

La polpa di tamburo è utilizzata per la disintegrazione continua e lo screening grossolano delle materie prime di carta usata ad alta concentrazione (14% -22%).

La macchina dispone di una zona di pulpazione e di una zona di screening, che possono completare contemporaneamente i due processi di pulpazione e screening.La carta di scarto viene alimentata nella zona di pulpazione ad alta consistenza che ruota lentamente dal trasportatoreA una concentrazione del 14% -22%, mentre il tamburo ruota, viene ripetutamente abbassato a una certa altezza dal raschiatore sulla parete interna, ed è duro con il tamburo.La superficie della parete interna è colpitaIn questo modo, a causa della leggera ed efficace forza di taglio e dell'aumento dello attrito tra le fibre, la carta di scarto viene separata in fibre, e le impurità e le pellicole estranee, le materie plastiche, il grano,TappetiA causa della rotazione continua del tamburo e di una leggera inclinazione, la polpa di scarto avanza lungo questa inclinazione e entra nella zona di screening attraverso la zona di disintegrazione.In questa zona, si aggiunge acqua di diluizione dal lato del tamburo per diluire lo slurry fino a una concentrazione del 3% o 4%.e le impurità leggere e pesanti si ritirano nel tamburo e continuano a muoversi avantiL'estremità del tamburo viene espulsa.

struttura

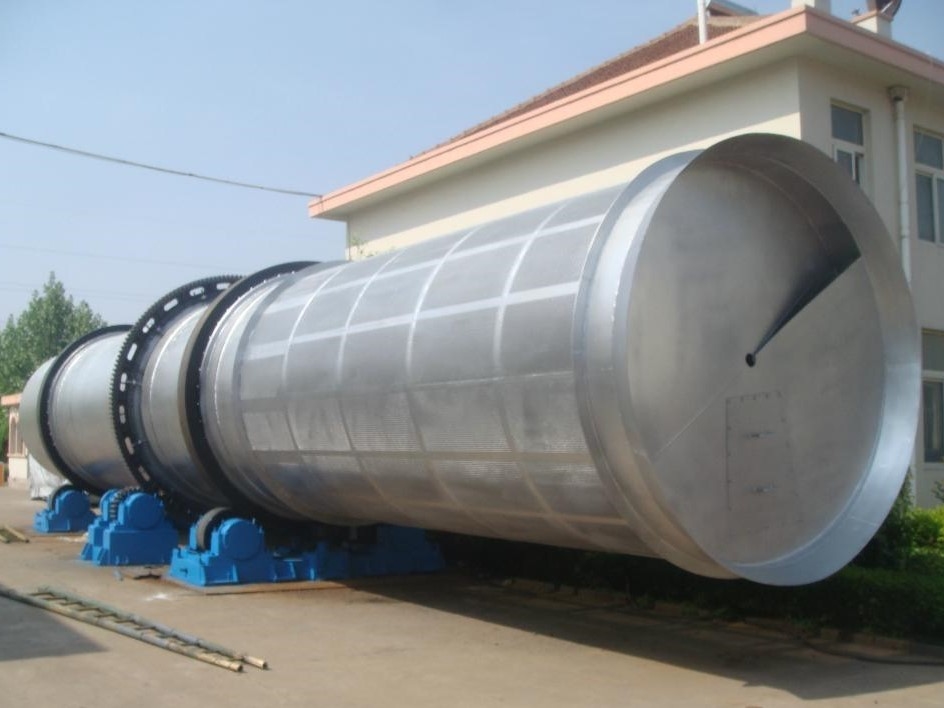

Questa macchina ha un tamburo a forma di rullo, struttura semplice e design innovativo.dispositivo di tenuta, di protezione e serbatoio di liquame.

La parete esterna del tamburo rotante è intarsiata con due grandi ruote di supporto e un grande ingranaggio.Le due grandi ruote di supporto sono sostenute rispettivamente da due serie di piccole ruote di supporto e possono ruotare sulle piccole ruote di supporto.

C'è una serie di dispositivi di blocco delle ruote su ciascun lato della grande ruota di supporto sul lato di uscita della polpa per impedire al tamburo di spostamento assiale.L'ingranaggio grande sulla parete esterna del tamburo è guidato dal pignone del dispositivo di trasmissione per fare il tamburo ruotare.

La parte anteriore del tamburo è un'area di pulpazione e la parte posteriore è un'area di screening.La tramoggia superiore è dotata di aperture per l'ingresso dell'acqua e per l'ingresso dei medicinaliLa zona di screening è dotata di un schermo, di acqua di diluizione e di un serbatoio di liquami.e la polpa entra nella vasca di polpa nella zona di screening attraverso la zona di pulpazione, e le impurità vengono scaricate dalla porta di scarico delle scorie.

L'acqua di diluizione proviene dal tubo di spruzzo d'acqua installato sulla parte superiore del tamburo rotante,e viene spruzzato dall'esterno verso l'interno attraverso la piastra di setaccio nella parte superiore del tamburo rotante, in modo che le fibre che bloccano i fori del setaccio possano essere ricollegate nel tamburo, che non solo pulisce i fori del setaccio ma elimina anche le impurità.
