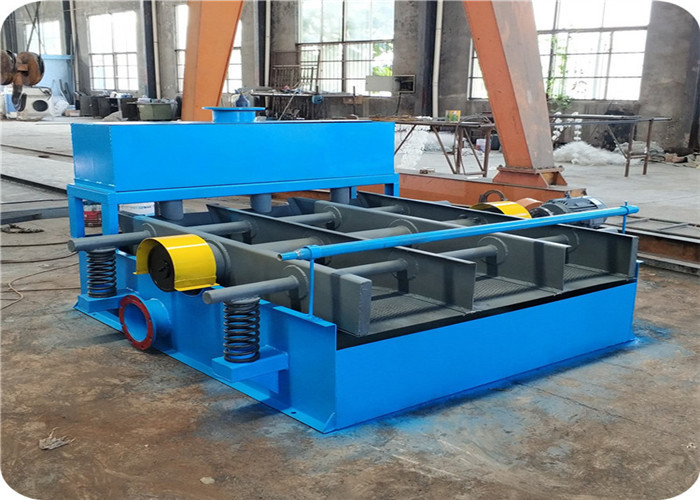

Struttura semplice Vibratory Screen Machine Oscillating sieve plate screen
Piatto setaccio oscillante nel sistema di produzione di pasta di cartone
Il vaglio piatto vibrante autopulente è un dispositivo utilizzato dalle cartiere per vagliare la polpa e migliorarne la qualità. Questa apparecchiatura è adatta per la vagliatura di varie polpe come polpa di legno, polpa di paglia, polpa di carta straccia, ecc., e può vagliare continuamente varie impurità nella sospensione di polpa, come plastica, gomma, cloruro di vinile, hot melt e residui grossolani, nodi residui, ecc.
Questa macchina ha una struttura semplice, una forte capacità di scarico delle scorie e un basso rumore. Il vaglio piatto è facile da fabbricare e comodo da usare e mantenere.
Il principio di funzionamento del vaglio piatto vibrante autopulente è che il motore aziona l'albero principale a ruotare ad alta velocità. A questo punto, le ruote eccentriche ad entrambe le estremità dell'albero principale generano una grande forza centrifuga, che fa vibrare il telaio del vaglio sospeso sulla molla in una traiettoria ellittica. La superficie della piastra setacciatrice è perforata con fori setaccio di Φ2 a Φ12mm o fessure setaccio con una larghezza di 0,5-0,75 mm per soddisfare i requisiti di vagliatura di diverse sospensioni. Una camera a tenuta d'aria di una certa altezza è collegata al fondo del telaio del vaglio. Dopo che il motore inizia a funzionare, il livello della sospensione nel serbatoio della sospensione viene regolato sopra il fondo della camera a tenuta d'aria, in modo che la piastra setacciatrice si trovi sopra il livello del liquido della sospensione nel serbatoio della sospensione. Durante la vibrazione, l'aria sigillata nella camera ermetica genererà pulsazioni di pressione. Quando la piastra setacciatrice si muove verso l'alto, la sospensione viene immersa nel serbatoio della sospensione attraverso i fori setaccio, in modo che la piastra setacciatrice si autopulisca continuamente senza ostruire la piastra setacciatrice, il che non solo mantiene la piastra setacciatrice pulita e liscia, ma migliora anche la qualità e la capacità produttiva della vagliatura.
| Modello | PVS-1 | PVS--2 | PVS-3 | PVS-4 |
| Capacità (T/D) | 8-16 | 20-40 | 40-80 | 60-120 |
| Area di vagliatura (m2) | 0.6 | 1 | 2 | 3 |
| Dimensioni piastra setaccio mm | 500×1300 | 580×2100 | 1080×2100 | 1580×2100 |
| Spruzzo d'acqua (L/min) | 15~30 | 20~40 | 30~60 | 50~100 |
| Frequenza di vibrazione (volte/min) | 710 | 710 | 710 | 710 |
| Ampiezza (ampiezza completa) mm | 10~12 | 10~13 | 10~15 | 10~15 |
| Ingresso polpa mm | 70×240 | 150×300 | 150×300 | 150×300 |
| Modello motore | Y132S-8 | Y132M-8 | Y160M-8 | Y160S-8 |
| Potenza (KW) | 2.2 | 3 | 4 | 5.5 |
| Velocità rotore (giri/min) | 710 | 710 | 710 | 710 |
| Peso (senza motore) kg | 807 | 1000 | 1200 | 1500 |
| Dimensioni complessive (L X L X A) mm | 2169×2030×1160 | 2780×2100×1300 | 2780×2560×1400 | 2780×3100×1400 |
